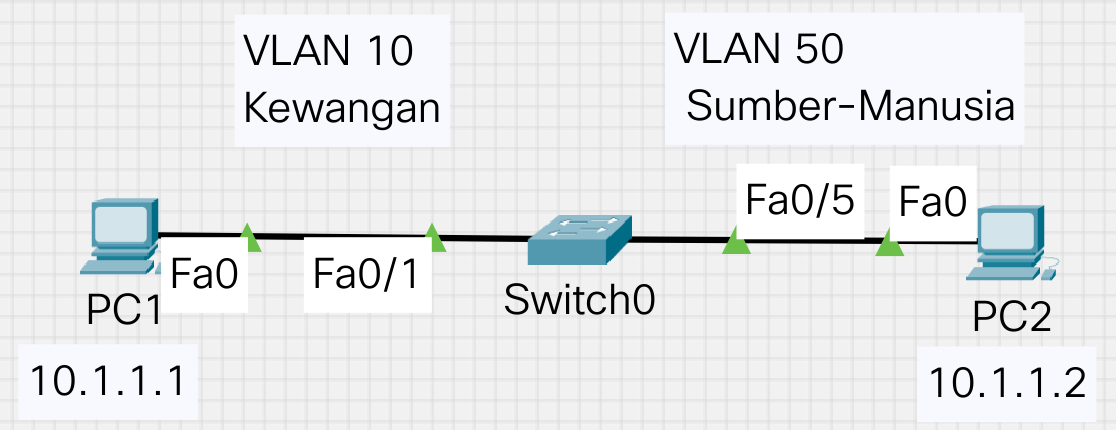

VLAN 10 & VLAN 50
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#
Nama VLAN tak boleh ada space
Switch(config)#vlan 10
Switch(config-vlan)#name Kewangan
Switch(config-vlan)#vlan 50
Switch(config-vlan)#name Sumber-Manusia
Switch(config-vlan)#exit
Switch(config)#
Masa ni dah ada 2 VLAN tambahan, tapi belum ada ports assign dekat VLAN 10 & VLAN 50
Switch(config)#do show vlan brief
VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Fa0/1, Fa0/2, Fa0/3, Fa0/4
Fa0/5, Fa0/6, Fa0/7, Fa0/8
Fa0/9, Fa0/10, Fa0/11, Fa0/12
Fa0/13, Fa0/14, Fa0/15, Fa0/16
Fa0/17, Fa0/18, Fa0/19, Fa0/20
Fa0/21, Fa0/22, Fa0/23, Fa0/24
Gig0/1, Gig0/2
10 Kewangan active
50 Sumber-Manusia active
1002 fddi-default active
1003 token-ring-default active
1004 fddinet-default active
1005 trnet-default active
Switch(config)#d
Assign port FastEthernet 0/1-4 pada VLAN 10
Switch(config)#interface range FastEthernet 0/1-4
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 10
Switch(config-if-range)#end
Switch#
Sh run
Switch#show running-config
Building configuration...
Current configuration : 1284 bytes
!
...
!
interface FastEthernet0/1
switchport access vlan 10
switchport mode access
!
interface FastEthernet0/2
switchport access vlan 10
switchport mode access
!
interface FastEthernet0/3
switchport access vlan 10
switchport mode access
!
interface FastEthernet0/4
switchport access vlan 10
switchport mode access
!
interface FastEthernet0/5
!
...
Masa ni, port FastEthernet 0/1-4 dah pun di assign pada VLAN 10
Switch#show vlan brief
VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Fa0/5, Fa0/6, Fa0/7, Fa0/8
Fa0/9, Fa0/10, Fa0/11, Fa0/12
Fa0/13, Fa0/14, Fa0/15, Fa0/16
Fa0/17, Fa0/18, Fa0/19, Fa0/20
Fa0/21, Fa0/22, Fa0/23, Fa0/24
Gig0/1, Gig0/2
10 Kewangan active Fa0/1, Fa0/2, Fa0/3, Fa0/4
50 Sumber-Manusia active
1002 fddi-default active
1003 token-ring-default active
1004 fddinet-default active
1005 trnet-default active
Switch#
Masa ni, port FastEthernet 0/1-4 dah pun di assign pada VLAN 10 (Kewangan)
PC1 tak boleh lagi ping PC2 dan begitu juga sebaliknya sebab kedua-duanya ada dalam VLAN yang berbeza.
PC1 - VLAN 10
PC2 - VLAN 1 (default)
C:\>ping 10.1.1.2
Pinging 10.1.1.2 with 32 bytes of data:
Request timed out.
Request timed out.
Request timed out.
Request timed out.
Ping statistics for 10.1.1.2:
Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),
C:\>
Ulang langkah sama pada VLAN 50
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#int range f0/5-8
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 50
Switch(config-if-range)#end
Switch#
%SYS-5-CONFIG_I: Configured from console by console
Switch#
Verify
Switch#show vlan b
VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Fa0/9, Fa0/10, Fa0/11, Fa0/12
Fa0/13, Fa0/14, Fa0/15, Fa0/16
Fa0/17, Fa0/18, Fa0/19, Fa0/20
Fa0/21, Fa0/22, Fa0/23, Fa0/24
Gig0/1, Gig0/2
10 Kewangan active Fa0/1, Fa0/2, Fa0/3, Fa0/4
50 Sumber-Manusia active Fa0/5, Fa0/6, Fa0/7, Fa0/8
..
